ダクトレス熱交換換気システム HEATTECH FAN 100とは?

HEATTECHFAN用フィルターはこちら

HEATTECH FAN 100は、日本の建築様式に合わせ、ゼロ・エネルギー・ハウス(ZEH)の標準換気システムを目指して日本の住宅のために開発した、安価で高性能、そして施工性を高めた日本初の外径100φのダクトレス熱交換換気扇です。

HEATTECH FAN 100のポイント

  • 24時間運転で1日の電気代は約10円、1ヶ月で約300円と経済的
  • 全熱交換型換気扇なのにダクト配管が不要で施工が容易
  • 換気による冷曜房エネルギーロスを低減する省エネ効果
  • 新開発超小型DCファンの採用で省エネ・高性能を実現
  • ダクトレス熱交換換気扇で、唯一の100φを実現
  • 屋外フードはトイレ・キッチン等とデザインの統一ができる
  • 使用部材はすべてMade in Japanだから安心・安全
  • 第一種換気扇(熱交換なし)としても使用可能
  • 防火・準防火地域でも防火ダンパー不要で使用可能
HEATTECH FAN 100の仕組み

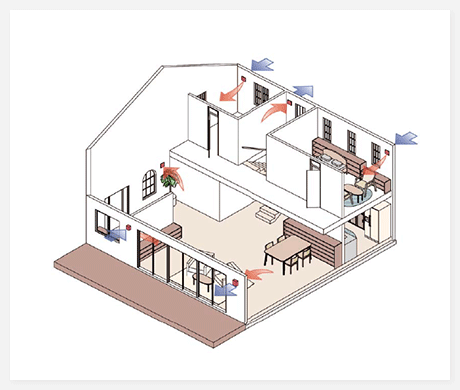

HEATTECH FAN 100の仕組み

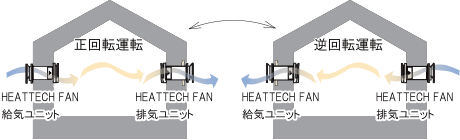

HEATTECH FAN 100は、特殊セラミックでできた熱交換器(蓄熱エレメント)と小型高性能ファン(リバーシブルフローファン)を内蔵する給気ユニットと排気ユニットで構成される第1種ダクトレス熱交換換気扇です。住居内の各所に設けられた給気ユニット、排気ユニットを同時に稼働し、一定時間ごとに交互運転することで、室内の熱を熱交換器に蓄熱させて放熱、蓄熱を繰り返す全熱交換型熱交換換気システムです。

HEATTECH FAN 100の仕組み

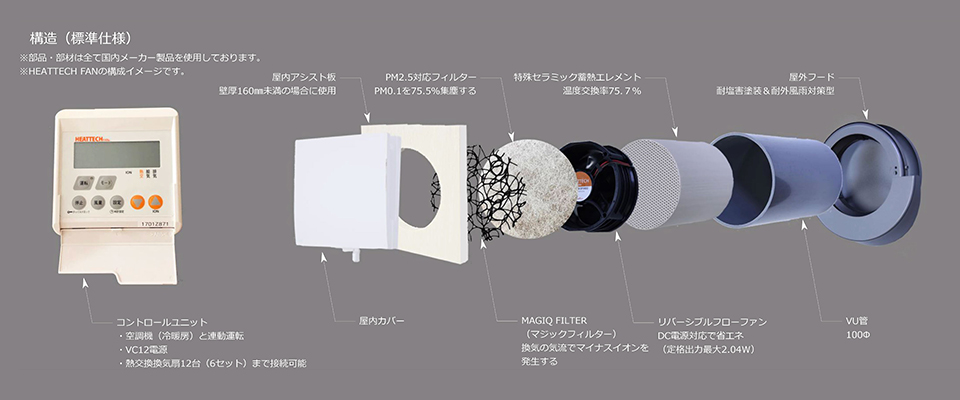

HEATTECH FAN 100の構造(標準仕様)
特長
第1種ダクトレス全熱交換換気扇
第3種換気扇箪2種換気扇としても使用可能
PM2.5対応フィルターを標準装備
空間と連動して換気=熱交換換気の自動切替が可能
風速20m/s以上でも風が逆流しにくい耐外風間対策型屋外フードを標準採用
設計一次エネルギー消費量の削減に効果を発揮
DCファン採用で消費電力を大幅に削減
マイナスイオンを発生するフィルター(MAGIQ FILTER)を標準装備
仕様・性能
換気扇1セット(給気扇排気扇)あたりの最大換気風量は37.1㎥/h(屋外フードが丸型の場合)
風量切替は1〜5の5段階
熱交換効率は最大75.7%
空気清浄フィルターはPM0.1(PM2.5の25分の1)の微粒子を75.5%集塵
留守中に稼働させるエコモードを搭載
冷暖房連動機能を搭載
耐外風雨対策型屋外フードは風速20m/secまで対応
HEATTECHFAN100:仕様書のダウンロード(PDF:20.8MB)
